近日，厦门大学历史与文化遗产学院的科研团队在国际重要学术期刊Archaeological and Anthropological Sciences（《考古学与人类学科学》）上发表题为“Practical or prestige? Technological insights into the production of black-slipped pottery at the Maoershan site in northern Fujian, China”（《实用还是威望？福建闽北地区猫耳山遗址出土黑衣陶的科学分析》）的研究成果。该研究以闽北地区马岭类型黑衣陶为研究对象，采用多学科分析方法，系统探讨了其生产技术特征及其社会意义。

 黑衣陶是闽浙赣交界地区距今约4000–3500年的重要陶器类型，但其具体生产技术及不同产品类型之间的差异，长期缺乏系统的科学研究。本研究聚焦福建浦城县猫耳山遗址（2005年度全国十大考古新发现）出土的马岭类型黑衣陶（图一），采用多种科技手段，对陶衣与胎体的化学组成、物相组成及显微结构进行了系统分析。研究结果表明，猫耳山黑衣陶的陶衣层普遍较薄且结构致密，富含高铁、高钛细颗粒，反映出陶工对陶衣原料具有较高的处理能力。陶胎与陶衣在成分上差异显著，说明二者分别采用了不同来源的原料：陶胎可能为富含高岭石族矿物的黏土，而陶衣则可能由当地富铁红土制成（图二）。

 图1

 猫耳山遗址的地理位置

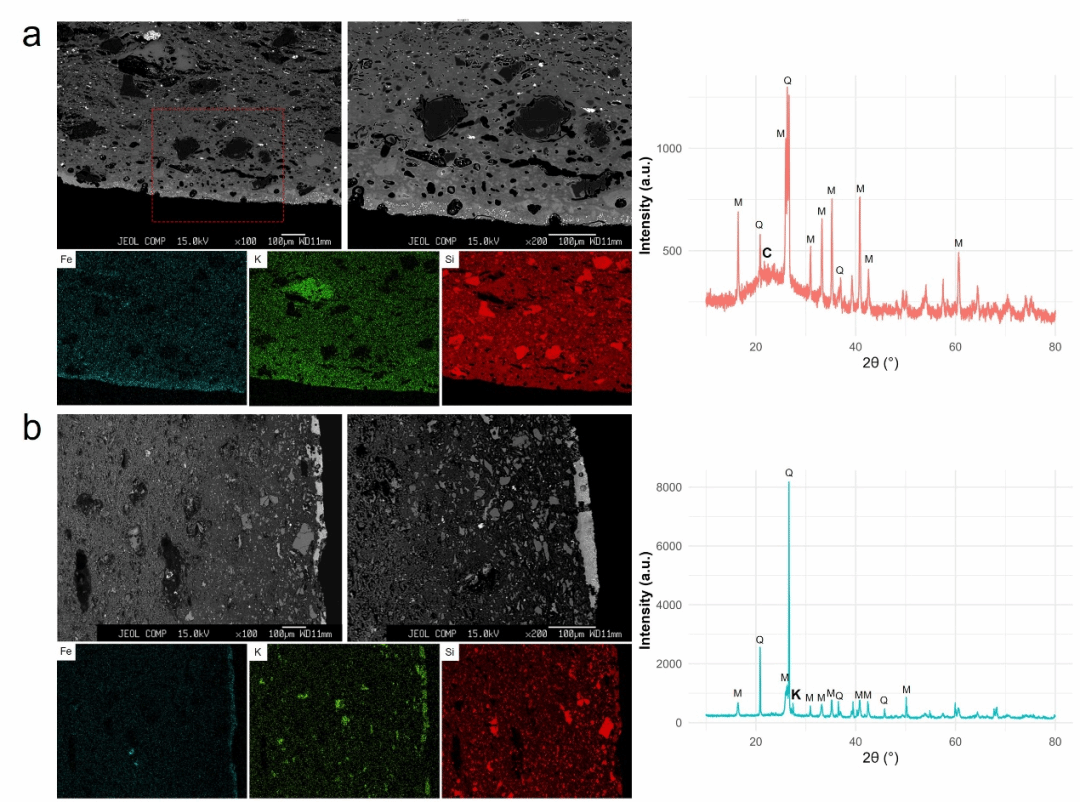

 图2

 猫耳山黑衣陶样品EPMA图像、

 对应元素Fe、K、Si分布图及胎体XRD谱

 （a）硬质MES010；（b）软质MES023

 M—莫来石；Q—石英；C—方石英；H—赤铁矿；K—长石

 进一步分析表明，猫耳山黑衣陶同时包含硬陶与软陶两类产品，其生产工艺存在显著差异。尽管两类产品的陶衣成分相近，但硬陶的化学组成更为稳定。就胎体原料而言，硬陶更可能采用埋藏较深、风化程度较浅的高岭土，而软陶则主要使用风化程度较高、易于获取的表层黏土。这表明在同一技术体系下，陶工针对不同产品实施了差异化的原料获取与加工策略，其中硬陶表现出更高程度的标准化（图三）。黑衣陶普遍在1000℃以上烧成，其中硬陶烧成温度显著更高，部分样品可达1200℃。结合窑炉考古资料，研究认为陶工可能通过利用窑内温度梯度，实现同窑烧制不同类型陶器，从而提高生产效率和资源利用率。

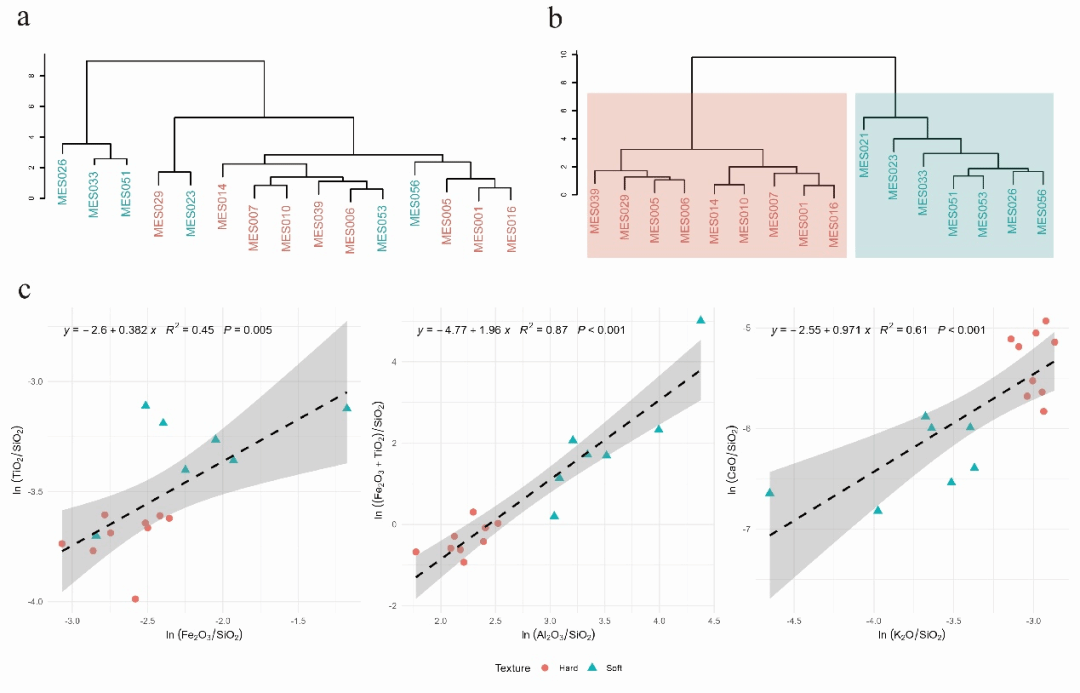

 图3

 猫耳山黑衣陶样品化学组成分析

 （a）陶衣层次聚类树状图；（b）陶胎层次聚类树状图；（c）胎体中ln(Fe2O3/SiO2)-ln(TiO2/SiO2)、ln((Al2O3)/SiO2)-ln(Fe2O3+TiO2/SiO2)和ln(K2O/SiO2)-ln(CaO/SiO2)散点图

 该研究指出，猫耳山黑衣陶的生产技术体系整体以实用性与效率为核心取向。尽管部分硬陶可能具有一定的社会象征意义，但其技术特征更突出耐用性和生产效益，反映出一种基于经验积累与技术适应的工艺创新路径，而非以威望展示或精英消费为主要目的的生产活动。这一认识为理解闽北地区史前社会中技术实践与社会结构之间的关系提供了新的视角。

 厦门大学历史与文化遗产学院博士生宗若菲为论文第一作者，徐文鹏副教授为论文通讯作者。厦门大学历史与文化遗产学院付琳副教授、王文婧助理教授为论文共同作者。

 原文链接

 https://doi.org/10.1007/s12520-025-02397-y
